噴淋塔結構解析



在工業廢氣處理***域，噴淋塔作為一種常見的凈化設備，其結構和工作原理對于確保廢氣處理效果至關重要。本文將深入解析噴淋塔的結構，幫助讀者更***地理解其功能和作用。



一、噴淋塔概述



噴淋塔，又稱為洗滌塔、吸收塔等，是一種用于處理工業廢氣的設備。它通過噴淋液與廢氣的接觸，使廢氣中的有害物質被吸收或中和，從而達到凈化廢氣的目的。噴淋塔廣泛應用于化工、冶金、電力、建材等行業，對于改善環境質量具有重要意義。



二、噴淋塔結構解析



1. 塔體

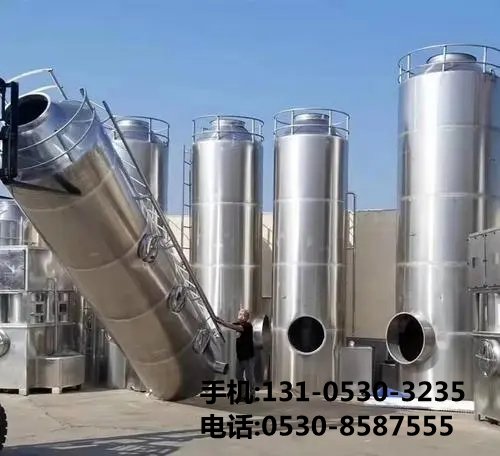

塔體是噴淋塔的主體部分，通常采用圓柱形結構，以便于廢氣在其中上升并與噴淋液充分接觸。塔體的材質根據廢氣的性質和處理要求進行選擇，常用的材質有玻璃鋼、不銹鋼、碳鋼等。



2. 噴淋系統



噴淋系統是噴淋塔的核心部分，負責將噴淋液均勻地噴灑到塔體內。噴淋系統包括噴嘴、管道和泵等組件。噴嘴通常采用霧化噴嘴，以增加噴淋液與廢氣的接觸面積，提高凈化效果。管道和泵則負責將噴淋液輸送到噴嘴處。



3. 填料層



填料層位于塔體內部，由一定高度的填料組成。填料可以是拉西環、鮑爾環、空心球等形狀的固體物質，其作用是提供足夠的表面積，使廢氣在穿過填料層時能夠與噴淋液充分接觸，從而提高凈化效率。填料層的厚度和填料的種類根據廢氣的性質和處理要求進行選擇。



4. 除霧器



除霧器位于填料層上方，用于去除廢氣中攜帶的液滴。除霧器通常采用折流板、絲網等結構，通過改變氣流方向或利用慣性碰撞原理，使液滴從氣流中分離出來。除霧器的設置可以有效減少噴淋液的損失，同時降低廢氣的濕度。



5. 進出口管道



進出口管道分別位于塔體的***部和底部，用于連接廢氣處理系統和排放系統。進口管道負責將待處理的廢氣引入塔內，而出口管道則將凈化后的廢氣排出。進出口管道的尺寸和形狀根據廢氣的流量和壓力進行設計。

三、噴淋塔工作原理



當廢氣進入噴淋塔時，***先經過進口管道進入塔體。在塔體內，廢氣與噴淋系統噴灑的噴淋液相遇，噴淋液中的吸收劑或中和劑與廢氣中的有害物質發生化學反應或物理吸附，從而將有害物質從廢氣中去除。隨后，凈化后的廢氣繼續上升，穿過填料層和除霧器，***終通過出口管道排出。在整個過程中，填料層提供了足夠的表面積，使廢氣與噴淋液充分接觸；除霧器則有效地去除了廢氣中的液滴。



四、總結



噴淋塔作為一種高效的廢氣處理設備，其結構和工作原理對于確保廢氣處理效果至關重要。通過深入了解噴淋塔的結構，我們可以更***地理解其功能和作用，為實際工程應用提供有力支持。同時，隨著環保要求的不斷提高和技術的不斷發展，噴淋塔的設計和制造也將不斷創新和完善，為環境保護事業做出更***的貢獻。
